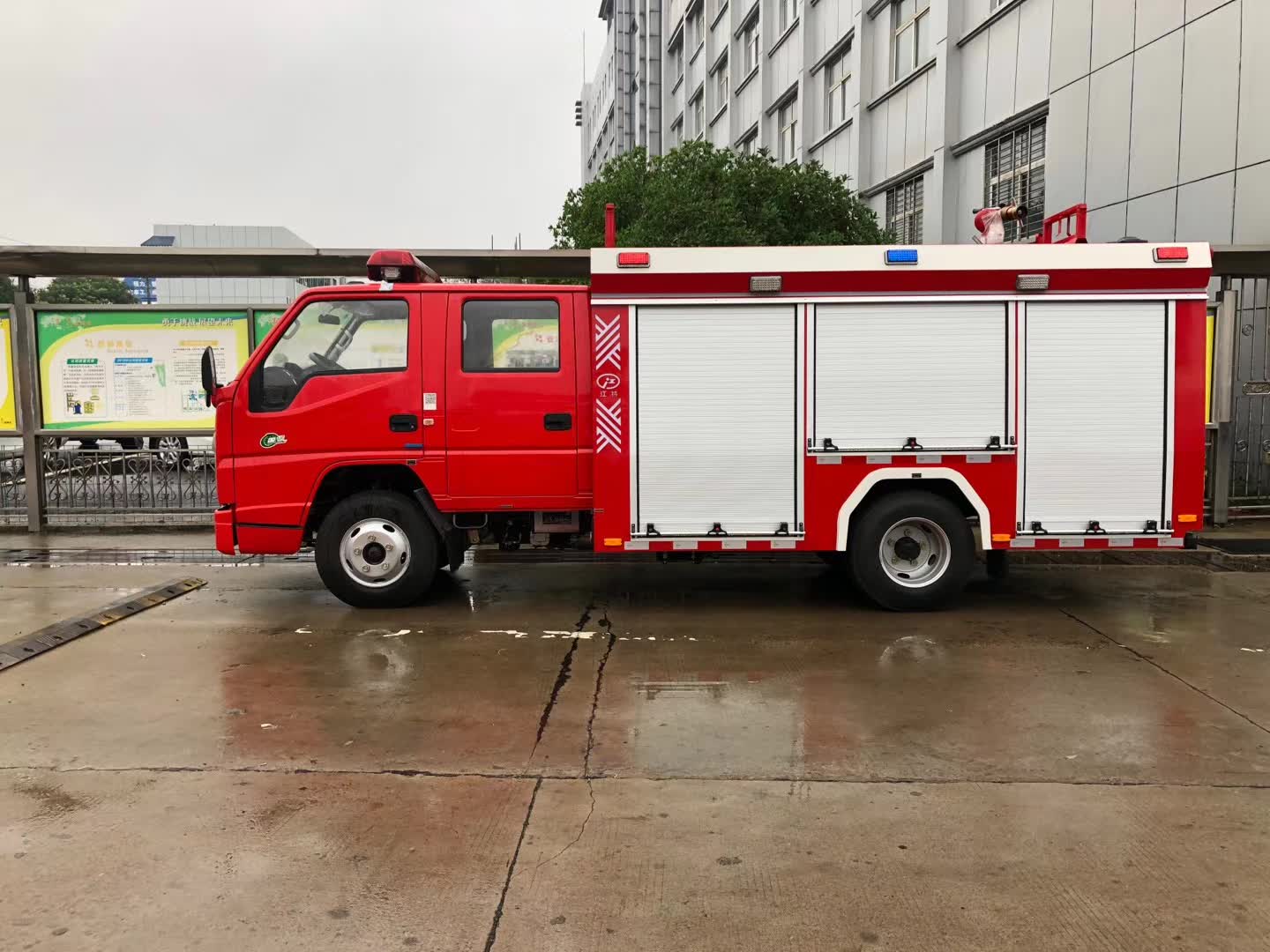

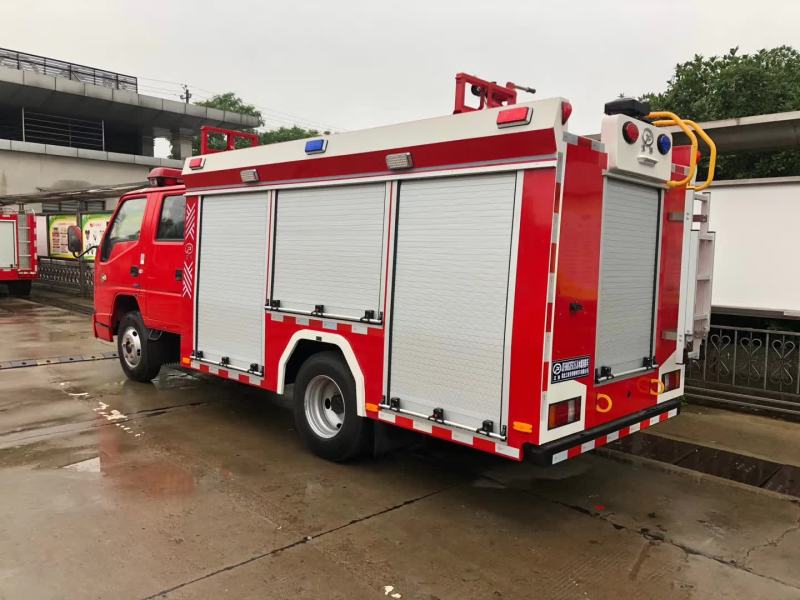

一、 底 盤
型 號:江鈴汽車股份有限公司/JX1061TSGA26
發 動 機:江鈴汽車股份有限公司
型號:JX4D30B6H
排放標準:國六
功率:85KW
驅動型式:后輪驅動
二、 駕駛室
結構:雙排座駕駛室
座位設置:2+3人
駕駛室內
設 備:除原車設備外,加裝有取力器**開關、100W**報器、回轉**開關、電臺電源線樁頭。
三、 容 罐
容 量:水:1900Kg
材 質: 水罐:優質碳鋼,內做防腐處理
結 構: 框架焊接。內設防蕩板
設 備:1個人口孔,帶有快速鎖緊及開啟裝置。
1個液位指示器。
1個排污口,帶不銹鋼球閥。
2個注水口(左右各一)
四、 消防泵及管路系統
消防泵:CB10/20低壓消防泵
流 量: 常壓20L/s
壓 力: 常壓1.0
安裝型式: 后置
管路系統
吸水管路:水泵設有Φ100mm進水口,可從天然水源吸水或從液罐吸水。
出水管路:
兩側各1個出水口;
通過罐到罐頂部有1個直徑≥89mm的水炮管路;
放余水管路:為保護水泵及各球閥,在管路中加裝了放余水管路,并分別配有球閥。
冷卻水管路:為使取力器在工作中應付各種復雜情況,管路中配有一冷卻水管路進出水管路中配不銹鋼球閥。
五、 消防炮
型 號:PS8/20型消防炮
流 量:20(1/s)
射 程:水≥45m
壓 力:1.0MPa
六、 取力器
型 式:全功率夾心取力器
冷卻方式:強制式水冷
潤滑方式:飛濺式油潤滑
七、 器材箱及泵房
材 質:骨架為優質鋼,蒙板為碳鋼板焊接結構
結 構:器材箱內分隔采用型鋼結構,牢固可靠,提高空間利用率和可變性。
開 門:器材箱左右兩側均有鋁合金卷簾門,輕便可靠、噪音小。
器材布置原則
v 所有器材放置確保戰斗展開時隊員不干涉;
v 按照使用頻率和器材重量及外形放置器材;
v 按照戰斗編成和器材使用邏輯關系放置器材;
v 按照人體行為科學放置器材。
八、 電器系統
車頂前面采用長排**(位于駕駛室前頂端);
車頂后配有24V、60W照明燈1只;
車輛兩側上方配有爆閃燈;下方安裝側標志燈;
**報器功率為100W;**報器、**、爆閃燈電路為**式附加電路,**器件安裝在駕駛室內。
九、總體技術要求
1、整車性能符合GB7956《消防車性能要求及試驗方法》的規定。
2、整車外觀保持一定的平整度,且符合有關規定。
3、所有鉚接保持一定的密度,符合企標規定。
4、所有焊接牢固,光潔,平整,符合企標規定。
5、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。
十、隨車文件
1)底盤使用說明書 2)底盤質量保修卡
3)底盤維修手冊 4)底盤合格證
5)隨車工具清單 6)發動機號碼拓印件
7)底盤號碼拓印件 8)消防車使用說明書
9)消防車消防器材清單 10)消防車合格證
11)消防車跟蹤服務卡 12)消防交換清單
器材配備表
類 別 | 序號 | 水罐消防車 | 數量 | 單位 | 備 注 |
器材名 | |||||
隨車技術文件 | 1 | 消防車使用說明書 | 1 | 本 | |
2 | 消防車器材配置表 | 1 | 單 | ||
3 | 汽車底盤使用說明書 | 1 | 本 | ||
4 | 汽車底盤合格證 | 1 | 單 | ||
5 | 消防泵使用說明書 | 1 | 本 | ||
6 | 隨車附件(工具) | 1 | 套 | 原底盤隨車附件、工具 | |
滅 火 器 材 | 1 | 消防吸水管 | 2 | 根 | 4000mm×2 |
2 | 濾水器 | 1 | 件 | ||
3 | 分水器 | 1 | 件 | ||
4 | 集水器 | 1 | 件 | ||
5 | ∈65×20m水帶 | 4 | 盤 | 常壓 | |
6 | ∈80×20m水帶 | 2 | 盤 | 常壓 | |
7 | 異徑接口 | 2 | 件 | ||
8 | 異型接口 | 1 | 件 | ||
9 | 消防大斧 | 1 | 件 | ||
10 | 水帶包布 | 4 | 件 | ||
11 | 護帶橋 | 1 | 副 | ||
12 | 水帶掛鉤 | 4 | 件 | ||
13 | 地上消火栓扳手 | 1 | 件 | ||
14 | 地下消火栓扳手 | 1 | 件 | ||
15 | 吸水管扳手 | 2 | 件 | ||
16 | 消防水** | 2 | 支 | 直流開關開花各一支 | |
17 | 消防桶 | 1 | 個 | ||
破拆救生工具 | 1 | 滅火器 | 1 | 具 | |
2 | 鐵鍬 | 1 | 件 | ||
3 | 消防腰斧 | 1 | 件 | ||
4 | 丁字鎬 | 1 | 件 | ||
5 | 鐵鋌 | 1 | 件 |
(1)汽車底盤和配套泵的維護保養按相應的使用說明書進行。
(2)車輛使用前應按汽車使用說明書的要求進行磨合。
(3)潤滑系統保養:車輛每行駛5000km-10000km時就需清洗保養一次,在遇到發動機噪音過大,加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物,這樣可以避免機油高溫下的氧化稠化,能有效的減少發動機部件的磨損,從而延長發動機壽命,提高發動機動力。
(4)冷卻系統保養:車輛在冬夏換季時應清洗保養一次,希望您正常行駛中每6個月至8個月清洗保養一次,或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(5)燃油系統保養:車輛每行駛800km-1000km時需清洗保養1次,或當你發覺引擎喘抖,遲滯和加速不良,冒黑煙,無力、費油時清洗保養1次。要清除系統內部的膠質和積碳,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(6)變速箱保養:車輛每行駛800km-1000km時清洗保養一次,或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物,恢復密封墊和O型圈的彈性,使變速箱換檔平順,提高動力輸出,徹底更換舊的自動變速箱油。
(7)動力轉向系統保養:車輛每行駛1000km-2000km清洗需保養一次,或遇轉向困難系統滲漏,更換動力轉向機配件后,也須清洗保養一次。清除系統中有害的油泥、漆膜,清除低溫時的轉向困難,制止并預防動力轉向液的滲漏,清除轉向噪音,徹底更換舊的制動轉向液。
(8)制動系統保養:車輛每行駛800km清洗保養一次,或遇ABS反應過早,過慢時清洗保養一次。清除系統中有害的油泥漆膜,清除超高溫或超低溫時工作失靈的危險,有效防止制動液變質過期,徹底更換舊的制動液。
(1)免費維修方案以及期限? 1、跟蹤服務時間:終身; 2、在交客戶使用之日起,在正常使用范圍內,行駛10000公里內或一年內免費修理(不包括易損件和電器部分),超過一年,只收取零件費; 3、服務到達時間:省內,二十四小時內到達;其它地區,二十四小時內派出人員; 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除,無故障積極預防。
(2)免費后期配件供應價格方式? 1、方式:在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨; 2、配件只收工本費,不加其他費用。
(3)售后服務方式? 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式,詳見底盤《保養手冊》。 專用裝置部分的維修,可采用電話、傳真的聯系方式,供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
(4)技術培訓方案? 供貨方負責在交車給用戶使用前,在用戶所在地免費培訓設備使用人員,主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
(5)我們是外地的,能不能送車? 購車流程規定客戶可以在網上訂購,簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點,客戶驗車合格付全款。
(6)到廠自提車時間? 自提時間:周一至周日,08:00 - 19:00(部分自提點工作時間為9:00-18:00,如遇國家法定節假日,則以新聞發布放假時間為準,請大家屆時關注)
(7)我們這里有沒有銷售點?想看車怎么辦? 專用車不同于小轎車之類的在全國各地設立銷售公司4S店,這是由專用車的特殊性決定的。利用現在發達的商務網絡,客戶只要來電來函下訂單,按照購車流程進行購車,會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求,為每位用戶打造高品質、個性化的專用車,歡迎您來實地考察生產實力及產品工藝,我們會為您提供優質的服務!
